Nasza internetowa platforma wyceny i szeroki zakres możliwości ułatwiają pozyskiwanie niestandardowych części zarówno do prototypowania, jak i do produkcji
BestPro, profesjonalny dostawca obróbki CNC w Chinach, produkuje obrabiane CNC koła zębate, wały, wały wielowypustowe i niestandardowe wały przekładni, połączone części do zastosowań przemysłowych sprzęt, systemy samochodowe, maszyny automatyki i zastosowania energetyczne. Wszystko jest obrabiane pod klienta rysunek i tolerancja, wykończenie powierzchni lub wymagania dotyczące nośności.
Małe partie/prototypy: wszystkie frezowane i toczone CNC; dodatkowo jako obróbka obwiedniowa lub kształtowanie
Średnia/duża objętość: do kutych półfabrykatów i wykańczanych CNC dla większej wytrzymałości i stabilności wymiarów
Materiał, obróbka cieplna oraz trasa obróbki zależą od położenia przekładni/wału i obciążenia aplikacji.
Obrabiarki: koła zębate czołowe/śrubowe, wały napędowe, wały łączące
Motoryzacja i pojazdy elektryczne: koła zębate, wielowypusty, wały wejściowe/wyjściowe
Rolnictwo i teren: Przekładnie stożkowe, wały przenoszące moc
Automatyka i robotyka: małe przekładnie modułowe, precyzyjne wały wielowypustowe
Energia i pompy: napędy pomp, wały momentowe, połączenia wielowypustowe
Przekładnie o dużej prędkości: gradient twardości, niski poziom hałasu
Wały o dużym obciążeniu: odporność na zmęczenie skrętne
Agresywne środowisko: stal nierdzewna lub powierzchnie poddane obróbce
| Pozycja / zastosowanie | Polecane materiały | Obróbka cieplna | Obróbka powierzchniowa | Kluczowa charakterystyka |
| Zęby przekładni (proste/spiralne/skośne) | 17CrNiMo6, 20MnCr5, 16MnCr5 | Nawęglanie + Q&T, szlifowanie kół zębatych | Śrutowanie, polerowanie | Twardość powierzchni jest wysoka do noszenia, odporność na uderzenia jest bardzo dobra. |
| Wały o wysokim momencie obrotowym | 42CrMo, 20CrMoTi | Q&T / Hartowanie indukcyjne | Szlifowanie, twardy chrom | Wysoka wytrzymałość na skręcanie, odporność na zginanie i zmęczenie |
| Wały wielowypustowe | 42CrMo, 20CrMnTi, stal nierdzewna 304/316 | Pytania i odpowiedzi / Azotowanie | Polerowanie, pasywacja | Stabilne przenoszenie momentu obrotowego, spójność wymiarowa |
| Zintegrowane części wału przekładni | 17CrNiMo6, 20CrMoTi | Nawęglanie + pytania i odpowiedzi | Precyzyjne szlifowanie | Korzeń zęba antypoślizgowy/ruchowy, zwarta konstrukcja odpowiednia do dużych prędkości |
| Przekładnie małomodułowe | Stal stopowa, stal narzędziowa | Całkowicie hartowane / azotowane | Polerowanie, czarny oksydowany | Wysoka dokładność, dobra odporność na zużycie |
| Wały odporne na korozję | Stal nierdzewna 304/316, Duplex SS | Wyżarzane / utwardzane wydzieleniowo | Pasywacja | Można używać na zewnątrz lub ze sprzętem spożywczym |

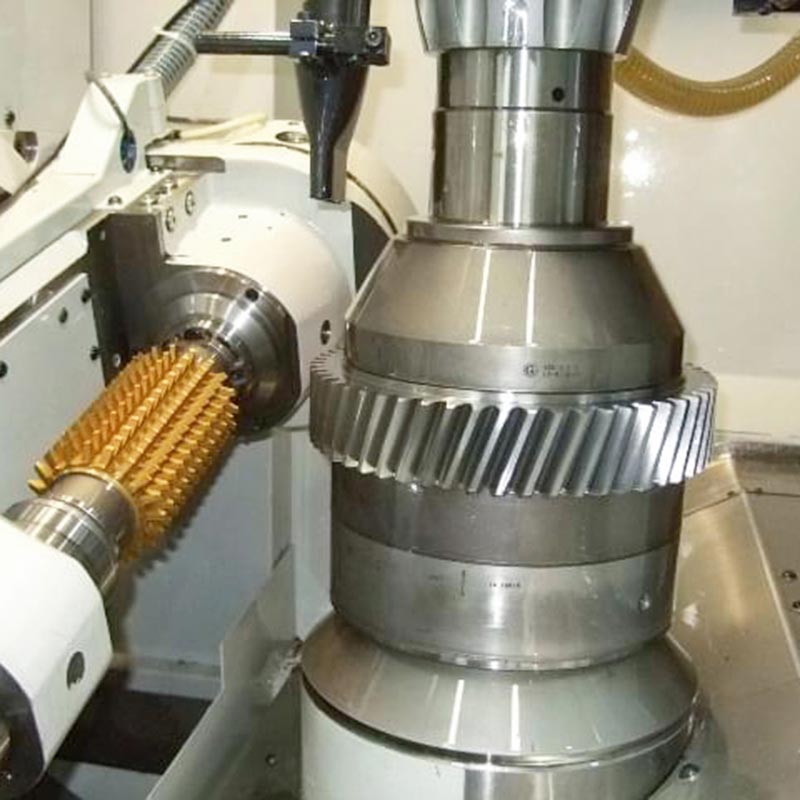

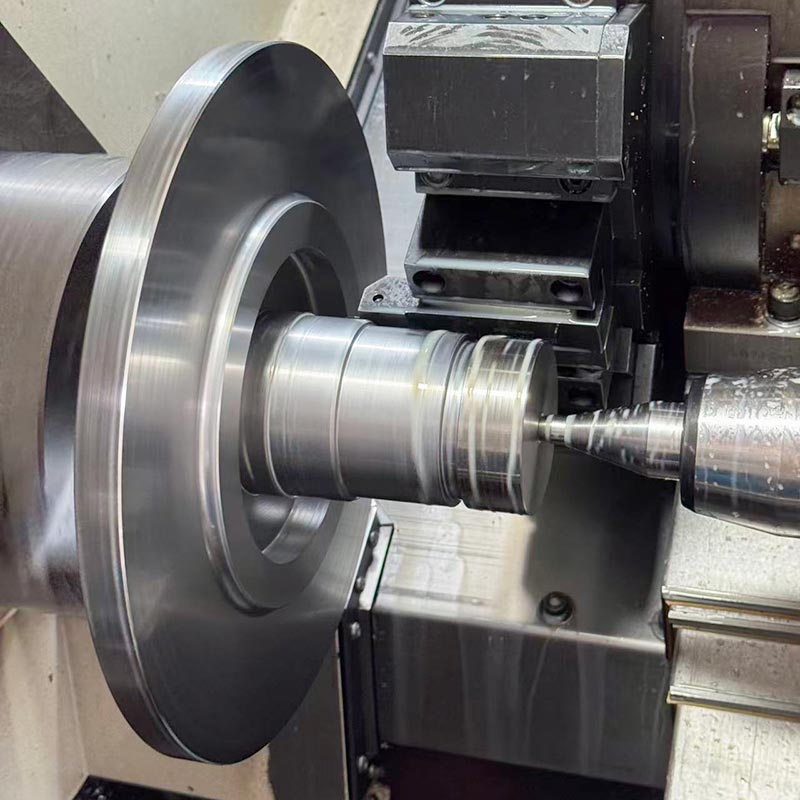

W pełni obrobione w technologii CNC: toczenie, frezowanie i hobowanie/kształtowanie.
Przydatne do sprawdzania geometrii kół zębatych i wałów centrujących.
Po obróbce cieplnej i szlifowaniu niestandardowe wały przekładni mają dobrą stabilność wymiarową.
Kute półfabrykaty + wykończenie CNC zapewniające największą wytrzymałość i odporność na zmęczenie
Półfabrykaty odlewane + obróbka CNC dużych lub skomplikowanych kształtów
Małe, precyzyjne części w dużych ilościach firmy MIM
Wybór procesów opiera się na geometrii i kształcie, zastosowaniu.
Dokładność przekładni: skok, skok, kąt pochylenia linii śrubowej wpływają na hałas i wydajność.
Bicie i koncentryczność: Ważne dla łożysk i rozkładu obciążenia
Precyzja wielowypustów/wpustów: stabilne przenoszenie momentu obrotowego
Rozkład twardości warstwy wierzchniej: powierzchnia zębata jest twarda, a część rdzeniowa jest twarda.
Stabilność po obróbce cieplnej: odkształcenia są ograniczone do minimum, a zmiana rozmiaru pozostaje pod kontrolą.
Wał silnika MS11 Poclain wykonany z materiału gatunku 42CrMo pękł w miejscu przejścia wielowypustowego w zastosowaniach cyklicznych zastosowano moment obrotowy. Materiał został uszlachetniony przez BestPro do 17CrNiMo6, nawęglany płasko i okrągło z wybranymi elementami hartowanie. Część została wyprodukowana jako samodzielny wał przekładni obrabiany CNC. Po pierwszym nie widać już żadnych pęknięć testy terenowe - klient zamówił ponownie 100 szt.
Prześlij swoje rysunki lub specyfikacje dotyczące niestandardowych wałów przekładni. Nasi inżynierowie dokonają przeglądu wybranych materiałów, obróbki cieplnej i ścieżkę obróbki dostosowaną do Twoich potrzeb w zakresie zastosowań i tolerancji.
