Wykonane na zamówienie łączniki nylonowe do urządzeń pakujących — Włochy

Skontaktował się z nami włoski dostawca sprzętu pakującego, który zaobserwował ciągłe problemy z oryginałem metalowe sprzęgi w swoich maszynach.

Radzili sobie z ostrym hałasem, rosnącymi kosztami konserwacji i ryzykiem korozji w środowisku przetwarzania żywności kiedy były w produkcji.

Jednak co ważniejsze, sprzęgło nie było wystarczająco trwałe, aby wytrzymać ciągłą, długotrwałą pracę i częste przeciążenia scenariusze często prowadzą do uszkodzenia silnika i linii przesyłowej.

Tym razem nie była to tylko część zamienna. Potrzebowali bardziej niezawodnego rozwiązania do codziennej produkcji.

Czego potrzebował Klient

• Redukcja hałasu podczas pracy maszyny
• Minimalizuj ryzyko rdzy w obszarach przetwarzania żywności
• Wzmocnienie zabezpieczenia przeciążeniowego systemu przesyłowego
• Zachowaj spójność wymiarową podczas montażu wsadowego
• Zapewnij długoterminową niezawodność w ciągłej produkcji

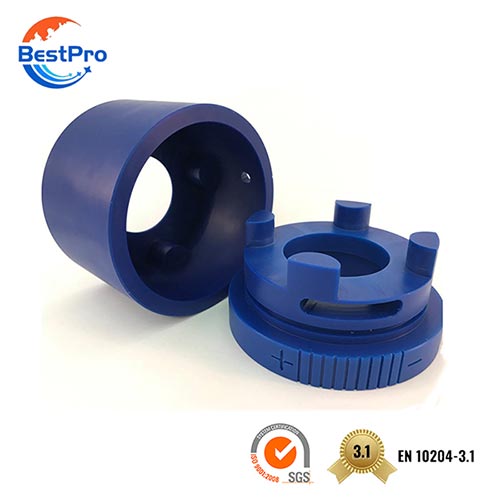

Nasze rozwiązanie

Zaprojektowaliśmy niestandardowe sprzęgło nylonowe, wykorzystując tworzywo konstrukcyjne PA66 GF30, które było dostępne w Chinach i zostało poddane obróbce mechanicznej poprzez CNC, aby zastąpić oryginalny element metalowy.

Typowy przykład zastosowania niestandardowego sprzęgu nylonowego, który zoptymalizuje wydajność przy jednoczesnym utrzymaniu opłacalne opakowanie.

Nowy projekt pomógł w porównaniu z wersją metalową:

• Zmniejsz hałas podczas pracy
• Usunięcie wszelkich możliwych zagrożeń korozyjnych w obszarach produkcyjnych
• Niższa masa, co zmniejsza obciążenie układu przeniesienia napędu
• Zwiększa odporność na oleje i środki czyszczące stosowane w fabrykach żywności
• Niższy całkowity koszt komponentów

Niebieski materiał nylonowy nadawał się również do optycznych systemów detekcji, które są szeroko stosowane w produkcji żywności linie.

Szczegóły inżynieryjne

Głównym wymogiem było jednak zabezpieczenie przed przeciążeniem;

Ze względu na potencjalną częściową lub całkowitą awarię w nietypowych warunkach obciążenia, która może prowadzić do skoku amplitudy i uszkodzić silnik i układ przeniesienia napędu, sprzęgło wymagało kontrolowanego poślizgu.

W zależności od maszyny zmieniliśmy następnie strukturę momentu obrotowego i dostosowaliśmy ją do konfiguracji klienta, zapewniając stabilną i przewidywalną wydajność podczas pracy.

Obróbka CNC

Dzięki obróbce CNC możemy z łatwością kontrolować krytyczne wymiary i zapewnić stabilną produkcję seryjną.

• Koncentryczność kontrolowana w zakresie 0,03 mm
• Tolerancja H7 otworów montażowych
• Stabilny montaż i gotowość do użytku produkcyjnego
• Brak ostrych krawędzi i szorstkiego wykończenia powierzchni

Produkcja i kontrola jakości

Przed masową produkcją dostarczyliśmy próbki raportów z potwierdzeń i kontroli, aby klient mógł to sprawdzić wymiary i funkcjonalność.

Po zatwierdzeniu przeprowadzono produkcję seryjną z zastosowaniem odpowiedniego procesu kontroli jakości, aby zapewnić spójne i powtarzalne wyniki.

Wynik

Niestandardowe sprzęgło nylonowe rozwiązało ten problem, a oto jak to zrobić.

• Hałas maszyny został znacznie zmniejszony
• Koszty konserwacji i wymiany spadły
• Zmniejszono liczbę awarii związanych z przeciążeniem
• Poprawiła się ogólna stabilność produkcji

Następnie klient zaimplementował tę część w swoim standardowym zestawieniu komponentów w celu replikacji produkcji.

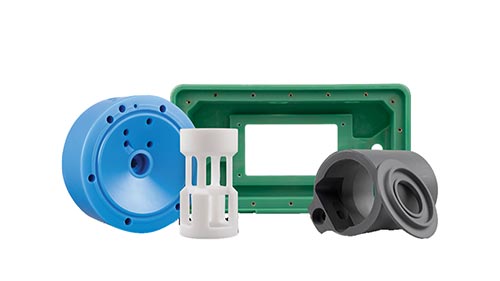

Zapytanie o części nylonowe obrabiane CNC

Możemy pomóc w szybkim wykonaniu prototypu i produkcji seryjnej w małych seriach niestandardowego złącza nylonowego, obrabianego CNC sprzęgła lub części PA66 GF30 pracujące w urządzeniach pakujących lub systemach automatyki przemysłowej.

Wyślij rysunki lub istniejące próbki wraz z elementami w celu sprawdzenia możliwości produkcyjnych przed produkcją.
